Examples for APP slope stability calculation / Ejemplos para el programa de calculo de estabilidad de taludes.

Para probar el programa "Estabili" he recogido unos pocos ejemplos comparándolos con otros sistemas de cálculo.

Ver también: http://carreteras-laser-escaner.blogspot.com/2015/05/app-slope-stability-calculation-for.html

Ejemplo 1:

El archivo ".est" contendrá la siguiente información:

0;0!20;10

0.0
0.0
0.0
0.0
0;0!0;7!10;7!15;3!20;3!20;0

10.0
32.0
20.0
0.6248693519093267


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0

Y el resultado será:

Como vemos, el hecho de que se curve menos en la cabecera baja el coeficiente de seguridad de 2.17 a 1.67.

Ejemplo 2:

El archivo ".est" contendrá la siguiente información:

0;0!24;10

0.0
0.0
0.0
0.0
0;0!0;8!10;8!20;3!24;3!24;0

2.0
33.0
17.0
0.6494075931975098


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0

Y el resultado será:

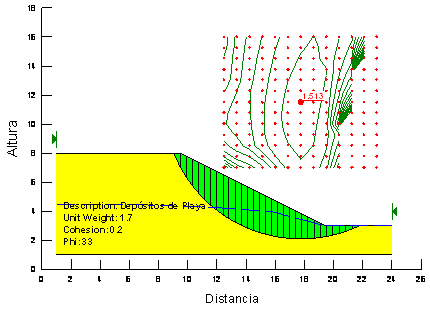

El CS de 1.51 con el método de Bishop corresponde al CS de 1.35 con nuestro método de parábolas.

Ejemplo 4

El archivo ".est" contendrá la siguiente información:

0;4!30;18

0.0
0.0
0.0
0.0
0;0!0;16!9;16!24;6!30;6!30;0

10.0
34.0
19.0
0.6745085168424257
0;0!0;6!30;6!30;0

1000.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0

Y el resultado será:

El CS de 1.757 pasa a ser de 1.40 para nosotros.

Ejemplo 5

El archivo ".est" del  terraplén mostrado en el ejemplo del vídeo contiene la siguiente información:

-40;-20!80;55
Fondo
0.0
0.0
0.0
0.0
0;0!40;40!42;40!4;0
Escollera colocada
0.0
55.0
22.5
1.4281480067421115
42;40!47;40!12;0!4;0
Pedraplen
0.0
45.0
21.5
0.9999999999999983
47;40!60;40!65;35!12;0
Todo-uno
10.0
45.0
18.0
0.9999999999999983
-40;-20!0;0!4;0!65;35!85;50!85;-20!-40;-20
Terreno natural
40.0
45.0
18.0
0.9999999999999983


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0


0.0
0.0
0.0
0.0

Y el resultado será:

A partir de ahora, lo interesante es empezar comprando con otros programas sus distintos resultados.
